Guía de Inicio Rápido JVA Tarjeta Wi-Fi

Introducción

La tarjeta Wi-Fi JVA PAE253 conecta un grupo de dispositivos JVA de la serie Z al sistema de Cloud Router vía un conexión Wi-Fi.

Esta guía de inicio rápido muestra como programar los dispositivos, y conectar y configurar la tarjeta Wi-Fi PTE0253.

Especificaciones

Suministro Eléctrico 12 V DC
El Suministro es desde el BUS de conexión de teclado.
Comunicaciones BUS de Teclado
Hasta 15 dispositivos de la serie Z pueden ser conectados.
Unidad utiliza teclado ID6.
RED Wi-Fi 802.11a/b/g
Seguridad Wi-Fi Abierta, WEP, WPA/WPA2 PSK

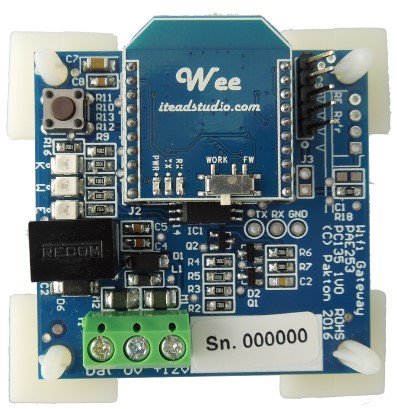

Descripción del Hardware

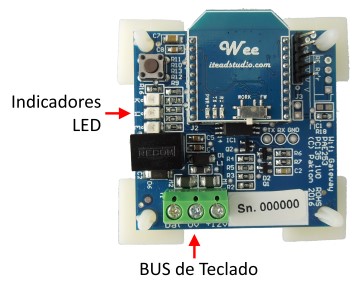

Indicadores LED

K Parpadea cuando la unidad se está comunicando con un los dispositivos de serie Z.
W Indica el estado de la conexión wi-fi.
E Parpadea un código de error si hay un problema con la unidad o el grupo

Antes de empezar

Asegúrese que los dispositivos Serie Z están programados y tiene definido un dispositivo como maestro del grupo (unidad con ID 1). Encienda todos los dispositivos y asegúrese que estén desarmados. Consulte los manuales de los dispositivos en http://www.jva-fence.com/downloads.php
Si hay teclados conectados al grupo asegúrese que no están en ID 6.
Asegúrese que la tarjeta Wi-fi esté al alcance de su red wi-fi y su red esté conectada a internet. Además debe conocer el nombre de su red (SSID) y su contraseña.

Instalación

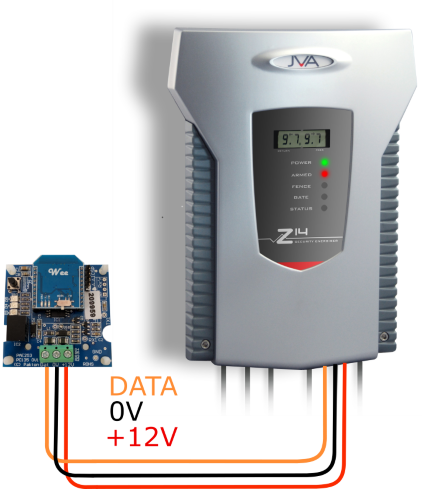

Conecte los cables del Bus de Teclado del energizador a la tarjeta WI-FI.

Confirme que el led “K” esté parpadeando y que el led “E” no esté parpadeando.
Se recomienda completar la configuración de red wi-fi antes de instalar la tarjeta en caso de ser necesario tener acceso al botón push.
La tarjeta Wi-fi e

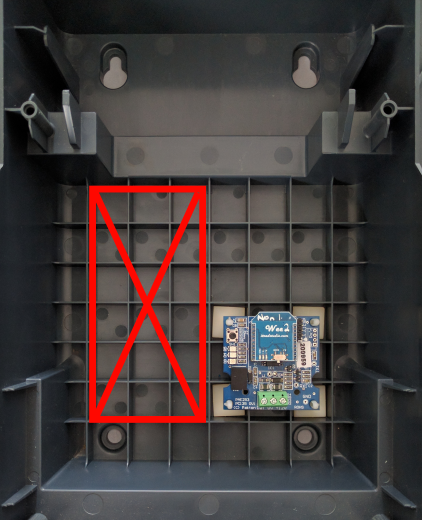

La tarjeta Wi-Fi está equipada con pies adhesivos y se puede montar en una pared de la carcasa, o dentro de la caja del energizador de la serie Z. Si se instala dentro de la caja, asegúrese de que no esté colocada dentro de la "X" roja, ya que estará demasiado cerca de elementos de alta tensión y podría dañar la tarjeta Wi-Fi o el energizador.

Configuración de Wi-fi

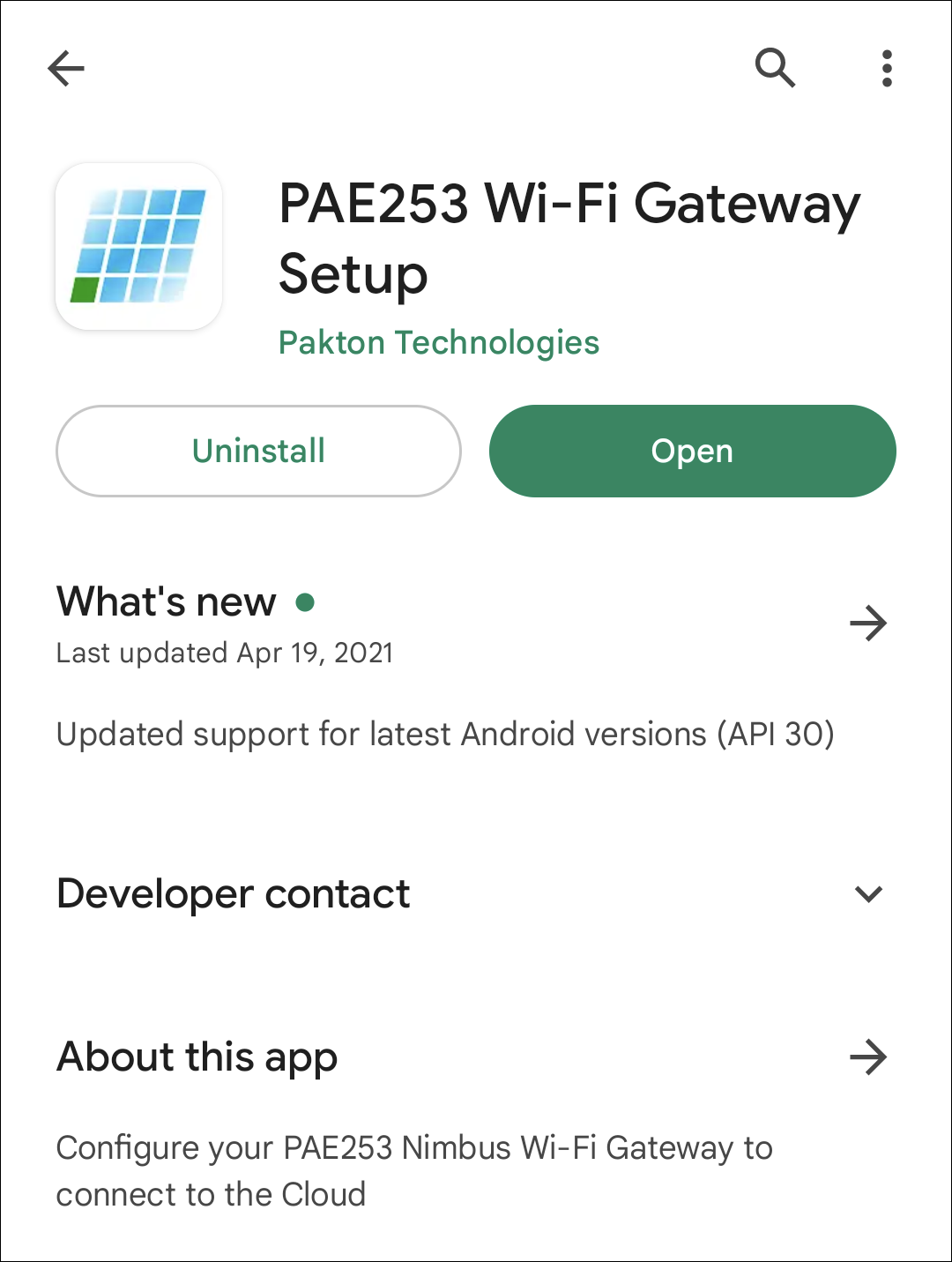

Descargue y abra la aplicación “Nimbus Wi-Fi Gateway Setup” desde Google Play Store.

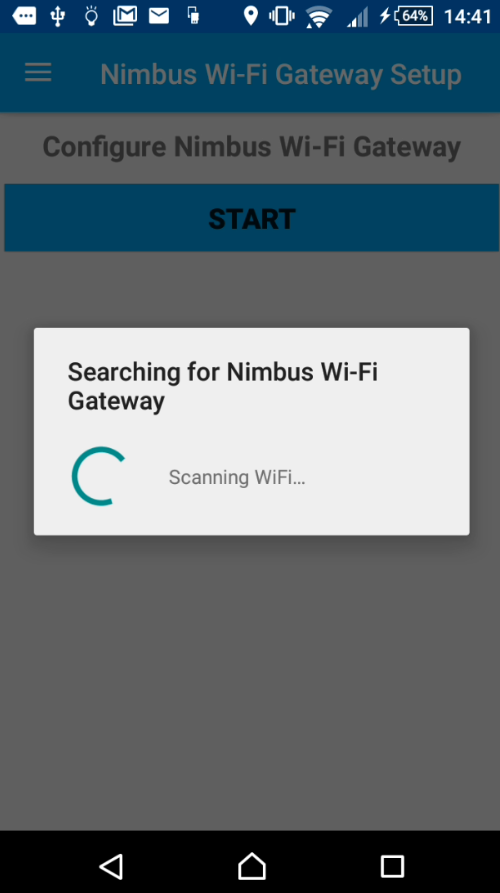

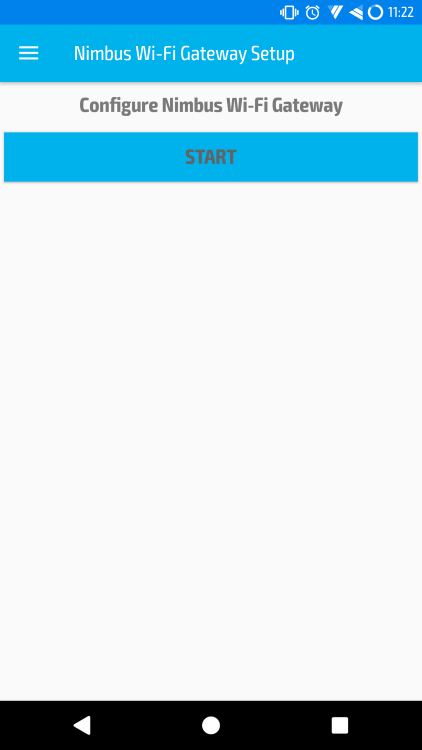

Presione “Start”. La aplicación comenzará a buscar su tarjeta Wi-Fi

Seleccione su red Wi-Fi del listado

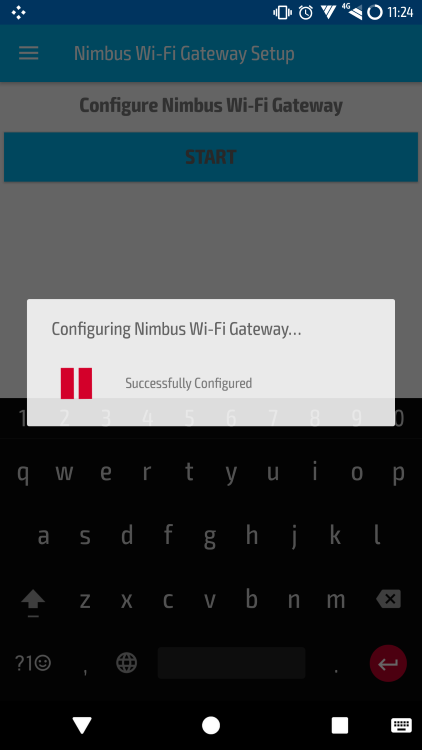

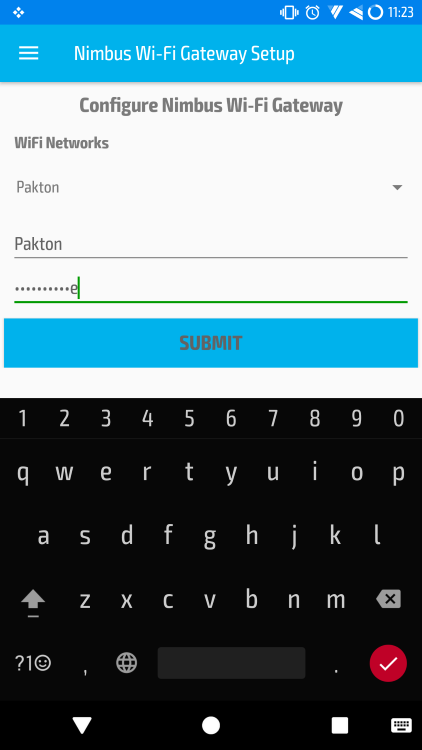

Conéctese a su red utilizando su contraseña y presione “Submit”.

El LED 'W' de la tarjeta Wi-Fi comenzará a parpadear dos veces para indicar que está intentando conectarse a su red Wi-Fi. Debería pasar a parpadear lento en 30 segundos. Si esto no sucede, la causa más común es una contraseña incorrecta. Desconecte la alimentación del energizador, mantenga presionado el botón de la tarjeta, vuelva a conectar la energía al energizador, espere hasta que los LED de la puerta de enlace parpadeen y suelte el botón. Ahora puede repetir desde el paso 2.
Si el LED “W” está parpadeando lentamente, usted está listo para agregar dispositivos a su sistema de Cloud Router.

Configuración del Cloud Router

Acceda a www.jva-fence.com/security/cloudrouter para la guía de configuración del Cloud Router.

Solución de problemas

Falla Causa probable Solución
No hay luces encendidas El energizador está apagado. No tiene corriente. Los cables de alimentación están al revés. Conecte y encienda el energizador.
Revise las conexiones de alimentación.
Revise el voltaje de sus conexiones con un multímetro.
LED ‘K’ no parpadea El Bus de Teclado no está conectado Revise las conexiones DATA y GND del Bus de Teclado
LED “W” parpadea una vez Tarjeta no configurada. Configure la tarjeta utilizando la aplicación. (sección “Configuración Wi-Fi” de este documento)
LED “W” parpadea dos veces Contraseña Wi-Fi incorrecta. Reinicie la tarjeta (vea abajo) y reconfigure según la sección “Configuración Wi-Fi”
La aplicación no encuentra la tarjeta Wi-Fi. Tarjeta ya configurada. Reinicie la tarjeta (vea abajo)
La aplicación no muestra las redes Wi-Fi Señal Wi-Fi muy débil Mueva el router de su Wi-Fi, cambie la antena o instale un extensor de señal wifi.
Unidad no control el (los) energizador(es) Energizador maestro no está en el sondeo de la tarjeta Reinicie el energizador maestro apagándolo y encendiéndolo nuevamente.
Un teclado o dispositivo de teclado está conectado y configurado con ID 6. Desconecte los otros teclados o cambie el ID a uno distinto de ID6.
Grupo configurado incorrectamente. Si hay más de un energizador, asegúrese que uno este configurado como maestro (ID 1) y los otros tienen ID únicos de ID 2 o más.

Si la unidad aún no funciona, contacte a su Distribuidor JVA más cercano para soporte técnico.

Reiniciar tarjeta WI-FI

Si la configuración wifi es incorrecta la tarjeta necesitara ser reiniciada.

  1. Remueva el suministro eléctrico de su tarjeta desconectando el suministro de su energizador
  2. Mantenga presionado el botón de la tarjeta (hasta el punto 5)
  3. Conecte el suministro eléctrico de su energizador
  4. Espere que las luces de la tarjeta parpadeen en un patrón regular
  5. Suelte el botón de su tarjeta

Si la tarjeta fue reiniciada correctamente la luz “W” parpadeara una sola vez.


Para mayor información sobre nuestro gama de productos para cerco eléctrico visite el sitio web de JVA en www.jva-fence.com
