Guía Rápida de JVA: Gateway Celular
Introducción
El PTE0320 JVA Cellular Gateway conecta un grupo de dispositivos Z Series de JVA al sistema Cloud Router
Esta guía rápida le muestra cómo programar los dispositivos, y conectar y configurar el Gateway Celular PTE0320.
Descripción del Hardware
Instalación del Hardware
Configuración del Cloud Router
Solución de Problemas
Distribuidores de JVA
Manual de usuario
Especificaciones
| Fuente de Alimentación | 12V DC 1A Se recomienda fuente de alimentación separada |
|---|---|
| Comunicaciones | Bus de Teclado Se pueden conectar hasta 15 dispositivos Z Series La unidad usa nominalmente ID de Teclado 8 |
| Entradas (2) | Contacto seco o pull-down activo Responde a terminales siendo cortados O conectar el terminal derecho a 0V |
| Salidas (2) | 30V DC 8A SPDT |
| SIM | Micro |
| Red | 4G (PTE0320_4G) B2/B3/B5/B8 |
| Conector de Antena | SMAK hembra Asegúrese de que la antena esté montada lejos de fuentes de interferencia como cables de AC o alta tensión. La antena debe estar montada fuera de cualquier recinto metálico. |
Descripción del Hardware ^
Indicadores LED
| KPB | Parpadea cuando la unidad está comunicándose con los dispositivos Z series |
|---|---|
| GSM | Parpadea cuando la unidad puede recibir SMS Totalmente encendido cuando está conectada al servidor Cloud Router (también puede recibir SMS) |
| ERROR | Parpadea un código de error si hay un problema con la SIM o la red celular |
Antes de Comenzar
Importante: Asegúrese de que un dispositivo Z Series esté programado con el ID 1.
Asegúrese de que los dispositivos Z Series estén configurados adecuadamente. Encienda todos
los dispositivos y asegúrese de que estén desarmados. Consulte los manuales de los dispositivos en
http://www.jva-fence.com/downloads.php
Si hay teclados conectados al grupo, asegúrese de que no estén en el ID de teclado 8.
Active su tarjeta SIM y pruébela en un teléfono móvil. El gateway usa principalmente datos, generalmente menos de 1MB por día, por lo que se recomienda un plan prepagado a largo plazo de >500MB por año.
Instalación ^
Desmontar la placa del circuito de la parte posterior del estuche. Monte la parte trasera del estuche usando tornillos adecuados.
La unidad no es impermeable y debe montarse en interiores o en un recinto.
Inserte la tarjeta SIM y conecte la antena. Coloque la PCB en la parte trasera del estuche.

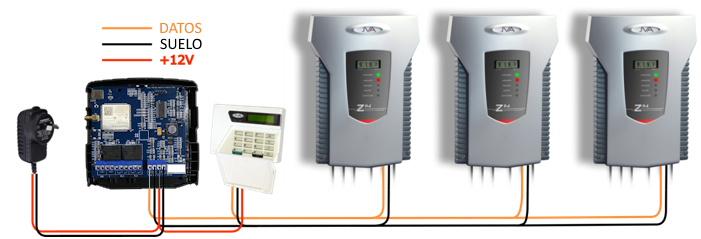

Conecte los cables del Bus de Teclado desde el energizador al Gateway Celular.
Si está utilizando una fuente de alimentación separada para el Gateway Celular, conecte solo los cables DATA y GND a los energizadores.
Confirme que el KPB está parpadeando, que la luz de ERROR no está parpadeando, y que la luz de GSM está completamente encendida. Coloque la parte frontal del estuche. Si la luz de GSM está encendida, su Gateway Celular JVA está listo para usar.
Configuración del Cloud Router™ ^
Asegúrese de haber registrado una cuenta en https://cloudrouter.pakton.net/register. El correo electrónico de activación puede haber ido a su carpeta de spam.
Inicie sesión en su cuenta en https://cloudrouter.pakton.net/login
Siga las instrucciones en http://jva-fence.com/CloudRouterGuide.php para configurar su sitio y agregar sus dispositivos.
Solución de Problemas ^
| Fallo | Causa probable | Solución |
|---|---|---|
| No hay luces encendidas | El energizador conectado está apagado La alimentación no está conectada Los cables de alimentación están invertidos |
Conecte la alimentación al energizador Verifique las conexiones de +12V y GND del bus de teclado Verifique el voltaje en las conexiones de +12V y GND del bus de teclado con un multímetro |
| La luz LED 'KPB' no parpadea | El bus de teclado no está conectado | Verifique las conexiones de los cables DATA y GND del bus de teclado |
| La luz LED 'GSM' está apagada o parpadeando | El sistema aún se está inicializando. Si se detectan problemas, la luz de ERROR proporcionará más información. Si la luz GSM está parpadeando, significa que la unidad aún no está conectada al Cloud Router, pero puede recibir comandos SMS. | |
| La luz LED 'ERROR' parpadea UNA vez | Problema con la SIM. Tarjeta SIM defectuosa, no insertada o con PIN bloqueado | Confirme que la SIM está activada insertándola en un teléfono móvil y enviando y recibiendo mensajes de texto |
| La luz LED 'ERROR' parpadea DOS veces | Problema con la red celular SIM no activada, bloqueada o sin crédito Señal débil |
Verifique el plan SIM y el crédito Verifique la conexión de la antena Mueva el lugar de montaje de la antena |
| La luz LED 'ERROR' parpadea TRES veces | Problema con internet celular El plan no admite datos o no tiene crédito |
Verifique el plan SIM y el crédito |
| La luz LED 'ERROR' parpadea CUATRO veces | No se puede conectar a internet El plan no admite datos o no tiene crédito Información APN incorrecta |
Verifique el plan SIM y el crédito Contacte al distribuidor local para obtener la información APN |
| La luz LED 'ERROR' parpadea CINCO veces | Fallo de hardware | Contacte al distribuidor local |
| La aplicación no muestra redes Wi-Fi | Señal débil | Mueva el router Wi-Fi, cambie las antenas o instale un extensor de rango Wi-Fi |
| La unidad no controla los energizadores | Conflicto de ID de teclado | Desconecte el otro teclado o cambie su ID |
| Mal funcionamiento del energizador | Confirme que un teclado JVA puede controlar el energizador utilizando las mismas conexiones | |
| Grupo configurado incorrectamente | Si hay más de un energizador, asegúrese de que uno esté configurado como maestro (ID de dispositivo 1) y los demás tengan IDs de dispositivo únicos de 2 o más |
Si la unidad sigue sin funcionar correctamente, póngase en contacto con el distribuidor JVA más cercano para obtener soporte técnico.
Distribuidores JVA
Si tiene preguntas o necesita asistencia, escribanos a sales@jva-fence.com.au o llame:
| Region | Numero |
|---|---|
| Australia | 07 3103 0582 |
| Chile | 02 2211 80 00 |
| South Africa | 0861 782 349 |
| United States | 512 413 8661 |
| World Wide | +61 7 3103 0582 |
Para más información sobre nuestra gama de productos de cercas eléctricas, visite el sitio web de JVA en www.jva-fence.com
